Hur felsöker jag CPU-felen i Siemens PLC?

Som leverantör av Siemens DCS/PLC har jag stött på många CPU-fel i Siemens PLC:er genom åren. Felsökning av dessa fel kräver ett systematiskt tillvägagångssätt och en god förståelse för PLC-systemet. I det här blogginlägget kommer jag att dela med mig av några praktiska steg och tips om hur man felsöker CPU-felen hos Siemens PLC.

1. Inledande bedömning

Det första steget för att felsöka CPU-fel är att göra en första bedömning. Det handlar om att samla in så mycket information som möjligt om felet. Kontrollera diagnostiklysdioderna på CPU-modulen. De flesta Siemens PLC-processorer har lysdioder som indikerar processorns status, såsom ström, kör/stopp och feltillstånd. En fast röd lysdiod indikerar ofta ett kritiskt fel, medan en blinkande lysdiod kan tyda på ett mindre allvarligt problem eller en varning.

Granska även systemloggarna om sådana finns. Siemens PLC:er har vanligtvis en inbyggd loggningsfunktion som kan registrera felmeddelanden, händelser och sekvensen av operationer. Att analysera dessa loggar kan ge värdefulla ledtrådar om när felet uppstod och vad som kan ha utlöst det.

2. Kontrollera strömförsörjningen

En felaktig strömförsörjning är en av de vanligaste orsakerna till CPU-fel. Se till att strömförsörjningen till PLC:n är stabil och inom det specificerade spänningsområdet. Använd en multimeter för att mäta spänningen vid strömingången på CPU-modulen. Till exempel, om CPU:n är konstruerad för att arbeta vid 24V DC, bör den uppmätta spänningen vara nära detta värde, med en tolerans på några volt.

Inspektera strömkablarna för tecken på skador, såsom skärsår, fransar eller lösa anslutningar. En lös strömanslutning kan orsaka intermittent strömavbrott, vilket kan leda till CPU-fel. Om möjligt, försök att byta ut nätaggregatet mot en känd - bra en för att se om felet kvarstår.

3. Undersök kommunikationslänkarna

Siemens PLC:er kommunicerar ofta med andra enheter, såsom input/output (I/O)-moduler, människa-maskin-gränssnitt (HMI) och andra PLC:er. Ett kommunikationsfel kan göra att CPU:n beter sig onormalt. Kontrollera kommunikationskablarna mellan CPU:n och andra enheter. Se till att de är ordentligt anslutna och inte skadade.

Verifiera kommunikationsinställningarna, såsom överföringshastighet, paritet och kommunikationsprotokoll. Felaktiga inställningar kan förhindra att CPU:n kommunicerar effektivt med andra enheter. Om du till exempel använder en Profibus-kommunikationslänk, se till att Profibus-adressen och baudhastigheten är korrekt konfigurerade.

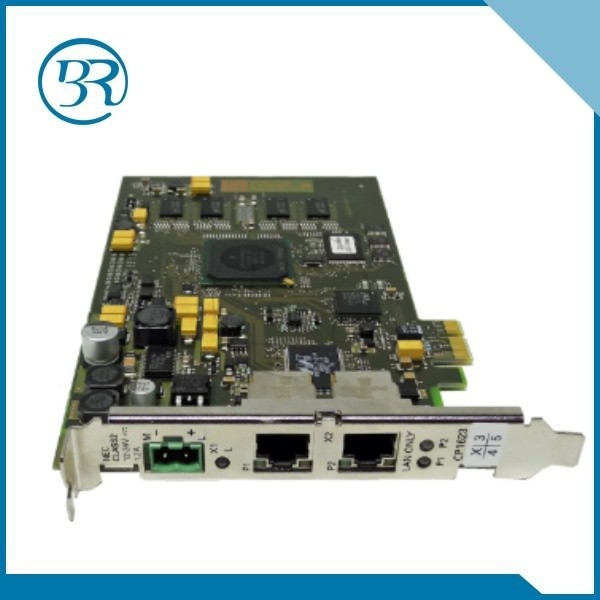

Några vanliga kommunikationsrelaterade moduler i Siemens PLC-system inkluderar6GK1162 - 3AA00. Om du misstänker ett kommunikationsfel i en modul som denna, se enhetens manual för specifika felsökningssteg.

4. Inspektera I/O-modulerna

I/O-modulerna ansvarar för gränssnittet mellan PLC:n och omvärlden. Felaktiga I/O-moduler kan göra att CPU:n tar emot felaktiga insignaler eller misslyckas med att skicka korrekta utsignaler. Kontrollera statuslysdioderna på I/O-modulerna. En felaktig modul kan ha en röd lysdiod som indikerar ett fel.

Testa I/O-signalerna med en signaltestare eller en multimeter. Om du till exempel har en digital ingångsmodul kan du applicera en känd insignal och kontrollera om motsvarande ingångsstatusbit i PLC-programmet ändras. På samma sätt, för en digital utgångsmodul, kan du använda PLC-programmet för att aktivera en utgång och mäta utgångsspänningen vid modulterminalerna.

Om du hittar en felaktig I/O-modul, överväg att byta ut den. Ett exempel på en I/O-modul är6ES7331 - 7NF10 - 0AB0. Se till att följa de korrekta installationsprocedurerna när du byter ut modulen.

5. Granska PLC-programmet

Ett programmeringsfel kan också orsaka CPU-fel. Granska PLC-programmet för eventuella logiska fel, såsom felaktig användning av instruktioner, oändliga loopar eller felaktig hantering av undantag. Använd programmeringsmjukvaran från Siemens, såsom steg 7, för att öppna programmet och kontrollera om det finns syntaxfel.

Du kan också använda programmeringsprogrammets felsökningsfunktioner för att stega igenom programmet och övervaka värdena för variabler och minnesplatser. Detta kan hjälpa dig att identifiera var programmet kan gå fel. Till exempel, om en viss del av programmet är tänkt att utföra en beräkning men ger felaktiga resultat, kan du använda felsökaren för att undersöka ingångsvärdena och de mellanliggande stegen i beräkningen.

6. Kontrollera för överhettning

Överhettning kan göra att processorn inte fungerar. Kontrollera ventilationen i PLC-skåpet. Se till att det finns tillräcklig luftcirkulation runt CPU-modulen och andra komponenter. Ta bort allt damm eller skräp som kan blockera ventilationsöppningarna.

Använd en temperatursensor för att mäta temperaturen inuti skåpet. Om temperaturen är för hög, överväg att installera ytterligare kylanordningar, såsom fläktar eller luftkonditioneringsenheter. Vissa Siemens PLC-processorer har inbyggda temperatursensorer som kan ge temperaturavläsningar i diagnostikinformationen.

7. Tänk på externa influenser

Externa faktorer, såsom elektromagnetisk störning (EMI), kan också påverka processorns prestanda. Kontrollera om det finns några elektriska enheter med hög effekt, såsom motorer eller transformatorer, nära PLC:n. Dessa enheter kan generera elektromagnetiska fält som kan störa PLC:ns funktion.

Använd skärmade kablar för kommunikation och strömanslutningar för att minska effekten av EMI. Om möjligt, flytta PLC-skåpet bort från störningskällor.

8. Avancerad felsökning

Om stegen ovan inte löser CPU-felet kan du behöva utföra mer avancerad felsökning. Detta kan innebära att man använder specialiserade diagnostiska verktyg, såsom oscilloskop eller logiska analysatorer, för att analysera de elektriska signalerna inuti CPU-modulen.

Du kan också kontakta Siemens tekniska support för ytterligare hjälp. Ge dem detaljerad information om felet, inklusive symptomen, de steg du redan har vidtagit och eventuella felmeddelanden eller diagnostisk information som du har samlat in.

Slutsats

Felsökning av CPU-fel i Siemens PLC:er kräver ett systematiskt och noggrant tillvägagångssätt. Genom att följa stegen som beskrivs i det här blogginlägget kan du öka dina chanser att snabbt identifiera och lösa felet. Kom ihåg att alltid hänvisa till Siemens dokumentation och manualer för specifik information om din PLC-modell.

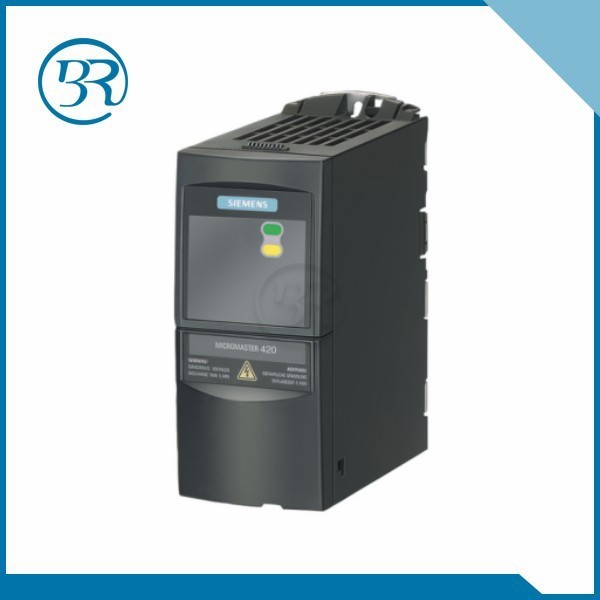

Om du står inför ihållande CPU-fel eller behöver köpa Siemens DCS/PLC-komponenter som t.ex.6GK1162 - 3AA00,6ES7331 - 7NF10 - 0AB0, eller6SE6440 - 2UD13 - 7AA1, vi är här för att hjälpa till. Vi kan förse dig med högkvalitativa produkter och professionell teknisk support. Kontakta oss för upphandling och vidare diskussioner.
